Un estado termodinámico es un concepto que describe completamente un sistema en términos de un conjunto de variables que permiten predecir su comportamiento.
Los sistemas termodinámicos se caracterizan por una serie de propiedades físicas, químicas y mecánicas que determinan su estado, y este puede ser manipulado o alterado a través de procesos termodinámicos.
Definición, ¿Qué es un estado termodinámico?
Un estado termodinámico es el conjunto de todas las variables de estado de un sistema termodinámico en un momento dado. Estas variables pueden incluir, entre otras, la temperatura, la presión, el volumen, la energía interna y la entalpía.
Las variables de estado son aquellas magnitudes que permiten describir completamente la condición de un sistema. En otras palabras, no importa cómo el sistema llegó a ese estado; lo único que importa es el valor de las variables en el momento actual.
Un ejemplo sencillo es un gas contenido en un recipiente cerrado como por ejemplo el pistón de un motor térmico. Para describir el estado del gas, es necesario conocer su presión, volumen y temperatura. Una vez que estas variables son determinadas, el estado del sistema está completamente definido.
Propiedades de estado
Las propiedades de estado o parámetros de estado son las magnitudes físicas que describen el estado de un sistema termodinámico en equilibrio, sin que sea necesario conocer la historia previa del sistema.
Estas propiedades se pueden clasificar en dos tipos:
- Propiedades extensivas: Son aquellas que dependen de la cantidad de materia en el sistema, como el volumen, la energía interna, la entalpía y la masa.
- Propiedades intensivas: No dependen de la cantidad de materia, como la temperatura, la presión y la densidad.
Para cualquier sistema, la combinación de un número adecuado de estas propiedades de estado es suficiente para describir completamente su estado termodinámico.
Las relaciones entre estas propiedades están determinadas por las ecuaciones de estado.
Funciones de estado y su importancia
Una función de estado es cualquier propiedad de un sistema que depende únicamente del estado actual del sistema, sin importar el camino o proceso por el cual haya llegado a dicho estado.
Las funciones de estado son fundamentales en la termodinámica porque permiten predecir cómo cambiará el sistema sin necesidad de rastrear su historia completa. Esto simplifica enormemente los análisis termodinámicos.
Ejemplos de funciones de estado
Algunos ejemplos de funciones de estado incluyen:
- Energía interna (U): Es la suma de la energía cinética y potencial de todas las partículas en un sistema.
- Entalpía (H): Representa la energía total de un sistema, incluyendo tanto la energía interna como el producto de su presión y volumen.
- Entropía (S): Es una medida del desorden o la aleatoriedad en un sistema.
- Presión (P): Fuerza que ejerce el sistema por unidad de área.
- Temperatura (T): Una medida de la energía cinética promedio de las partículas en el sistema.
- Volumen (V): Espacio ocupado por el sistema.
Las ecuaciones de estado: relación entre las variables de estado
Las ecuaciones de estado son relaciones matemáticas que vinculan las variables de estado de un sistema.
En general, las ecuaciones de estado proporcionan una manera de predecir cómo cambiarán las propiedades de un sistema en respuesta a cambios en las condiciones externas, como la temperatura o la presión.
Para un gas ideal, por ejemplo, la ecuación de estado es la conocida ecuación de los gases ideales:
P·V=n·R·T
Donde:
- P es la presión,
- V es el volumen,
- n es la cantidad de sustancia (en moles),
- R es la constante de los gases ideales, y
- T es la temperatura absoluta.
Para sistemas más complejos, como gases reales, líquidos o sólidos, las ecuaciones de estado pueden ser mucho más complicadas.
El equilibrio termodinámico
Un concepto fundamental en termodinámica es el de equilibrio termodinámico. Un sistema está en estado de equilibrio cuando sus propiedades macroscópicas no cambian con el tiempo.
Esto implica que el sistema ha alcanzado un estado donde las fuerzas y los flujos de energía o materia están balanceados.
Existen varios tipos de equilibrio que un sistema puede alcanzar:
- Equilibrio térmico: Se alcanza cuando la temperatura es uniforme en todo el sistema y no hay flujo de calor entre las diferentes partes del sistema o con su entorno.
- Equilibrio mecánico: Sucede cuando las fuerzas internas y externas que actúan sobre el sistema están balanceadas, de modo que no hay movimiento neto de materia ni cambios en la presión.
- Equilibrio de fase: Ocurre cuando la masa de cada fase de un sistema permanece constante con el tiempo. Un ejemplo clásico es un sistema en el que coexisten un líquido y su vapor en equilibrio.
- Equilibrio químico: Se da cuando las reacciones químicas dentro de un sistema han alcanzado un punto donde las velocidades de reacción directa e inversa son iguales, y las concentraciones de los reactivos y productos no cambian.
En términos prácticos, un sistema que ha alcanzado el equilibrio termodinámico no experimenta más cambios espontáneos en sus propiedades macroscópicas.
Diagramas de estados termodinámicos
Una forma útil de representar los estados termodinámicos y transiciones de un sistema es mediante diagramas termodinámicos. Estos diagramas permiten visualizar cómo cambian las variables de estado de un sistema durante un proceso.

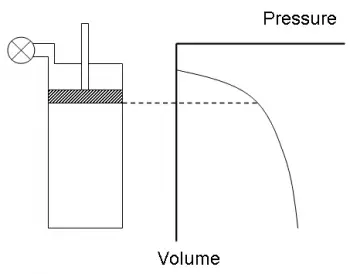

- Diagrama P-V (Presión-Volumen): Es uno de los más comunes y se utiliza para representar procesos en sistemas de gases. En este diagrama, el área bajo la curva en un proceso isobárico (presión constante) representa el trabajo realizado por el sistema.
- Diagrama T-S (Temperatura-Entropía): Este diagrama es particularmente útil en el análisis de ciclos termodinámicos, como el ciclo de Carnot. El área bajo la curva en un ciclo cerrado en un diagrama T-S representa el calor intercambiado.
- Diagrama H-S (Entalpía-Entropía) o Diagrama de Mollier: Muy utilizado en la ingeniería para estudiar turbinas, compresores y otros equipos de potencia.
Procesos termodinámicos
Los sistemas termodinámicos pueden sufrir procesos termodinámicos, que son las transiciones de un estado termodinámico de equilibrio a otro. Durante estos procesos, las variables de estado cambian, y se pueden producir intercambios de energía y materia con el entorno.
Algunos tipos comunes de procesos son:
- Proceso isobárico: Ocurre a presión constante.
- Proceso isocórico: Se lleva a cabo a volumen constante.
- Proceso isotérmico: Tiene lugar a temperatura constante.
- Proceso adiabático: No hay intercambio de calor con el entorno.
Las leyes de la termodinámica y los estados termodinámicos
Las leyes de la termodinámica son principios fundamentales que gobiernan los estados y procesos termodinámicos.
- Ley cero de la termodinámica: Establece que si dos sistemas están en equilibrio térmico con un tercer sistema, entonces están en equilibrio térmico entre sí. Esto significa que no habrá flujo neto de calor entre estos sistemas cuando estén en contacto entre ellos, lo cual implica que todos tienen la misma temperatura.
- Primera ley de la termodinámica (conservación de la energía): Establece que la energía no puede crearse ni destruirse, sólo puede transformarse de una forma a otra. En términos de un sistema termodinámico, el cambio en la energía interna es igual al calor añadido menos el trabajo realizado por el sistema.
- Segunda ley de la termodinámica: Introduce el concepto de entropía y establece que en cualquier proceso espontáneo, la entropía total del sistema y su entorno siempre aumenta. Esto significa que los procesos irreversibles tienden a aumentar el desorden.
- Tercera ley de la termodinámica: Postula que, al acercarse al cero absoluto, la entropía de un sistema se aproxima a un valor mínimo, y en algunos casos, puede alcanzar un valor cero en sistemas perfectamente ordenados.
Ejemplos de estados termodinámicos
Aquí tienes varios ejemplos de estados termodinámicos para diversos sistemas:
Sistema de fluido caloportador en un colector solar
Un fluido caloportador, como el glicol, fluye a través de un colector solar térmico, alcanzando una temperatura de 120°C (393 K) bajo una presión de 2 atm.
El fluido es utilizado para transferir la energía térmica absorbida por los colectores hacia un intercambiador de calor para calentar agua o generar vapor.
Este estado termodinámico describe el fluido térmico calentado por energía solar en un sistema de energía solar térmica.
Tanque de almacenamiento de calor solar
Un tanque de almacenamiento de energía térmica que contiene agua calentada a 90°C por energía solar térmica bajo una presión de 1.5 atm.
Este es un estado común en sistemas de almacenamiento de calor solar, donde el agua caliente se utiliza posteriormente para calefacción o para generar vapor en una planta solar de concentración (CSP).
Las variables relevantes son la temperatura, presión y volumen del agua.
Sistema de vapor generado por energía solar
Vapor de agua a 200°C (473 K) generado mediante un campo de colectores solares térmicos que concentran la radiación solar.
El vapor está a 15 atm y es utilizado para mover una turbina en un sistema de generación de electricidad mediante energía solar concentrada (CSP).
Aquí, la radiación solar es la fuente de energía para aumentar la energía interna del agua, convirtiéndola en vapor que realiza trabajo sobre la turbina.
Sistema de intercambio de calor con energía solar
Un sistema donde un fluido, como aceite térmico, fluye a través de tubos que absorben la radiación solar, alcanzando una temperatura de 300°C y una presión de 3 atm.
El calor del fluido luego se transfiere a un sistema de intercambio de calor para calentar agua y producir vapor. Este es un componente típico de una planta solar térmica, donde el aceite térmico transporta la energía solar absorbida.
Sistema refrigerante en un ciclo de refrigeración
Un refrigerante, como el R-134a, circula en un ciclo de compresión de vapor, utilizado en un sistema de refrigeración. En una etapa, el refrigerante está en estado de vapor a una temperatura de -10°C y bajo una presión de 2 atm después de haber pasado por el evaporador. Este estado describe el refrigerante en el proceso de absorción de calor del ambiente, una aplicación común en sistemas de aire acondicionado y refrigeradores.
Motor de combustión interna
En el ciclo de Otto de un motor de combustión interna, el aire y el combustible están en un cilindro justo después de la combustión, a una temperatura de 1500 K, una presión de 30 atm y un volumen pequeño (cerca del volumen mínimo del cilindro).
Este es un estado clave en el ciclo de funcionamiento del motor, donde la mezcla de aire-combustible alcanza su punto máximo de temperatura y presión, lo que impulsa el pistón.
Sistema de aire comprimido en una fábrica
Aire comprimido almacenado en un tanque a 298 K (25°C), bajo una presión de 8 atm y con un volumen de 50 litros.
El aire comprimido se utiliza para alimentar herramientas neumáticas o sistemas de control en una fábrica. Las variables de estado que describen el aire comprimido son la temperatura, la presión y el volumen.
Sólido en estado de sublimación
Un bloque de hielo seco (dióxido de carbono sólido) expuesto al aire ambiente a temperatura ambiente de 20°C (293 K) y presión atmosférica de 1 atm.
En este estado termodinámico, el hielo seco se sublima, pasando directamente de sólido a gas, y su masa disminuye con el tiempo. Las variables de estado en este sistema incluyen la temperatura, la presión y la masa del sólido/gas, en este proceso de transición de fase.
