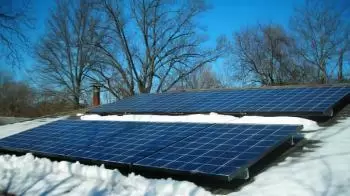

Les panneaux solaires hybrides (PVT) combinent énergie photovoltaïque et thermique, produisant simultanément électricité et eau chaude. Cette technologie permet de tirer le meilleur parti de l’énergie solaire et d’augmenter l’efficacité des installations.
1. Comment fonctionnent les panneaux solaires hybrides ?
Un panneau hybride intègre deux composants principaux :
-
Cellules photovoltaïques : elles transforment le rayonnement solaire en électricité, comme un panneau photovoltaïque conventionnel.
-
Échangeur de chaleur : placé derrière ou en dessous des cellules, il permet le transfert de chaleur usée vers un fluide (eau ou air).
Principe de fonctionnement :
-
Le rayonnement solaire tombe sur le panneau.
-
Les cellules photovoltaïques produisent de l’électricité, mais ne tirent parti que de 15 à 20 % de l’énergie.
-
La chaleur non convertie est transférée à l’échangeur, chauffant ainsi le fluide circulant.
-
Ce procédé refroidit les cellules, augmentant leur efficacité électrique, et récupère la chaleur utile au chauffage ou à l’eau chaude.
Avantage clé : le même panneau produit deux types d’énergie, optimisant l’espace et le coût.
2. Applications des panneaux PVT
Les panneaux hybrides sont très polyvalents et sont utilisés dans plusieurs situations :
-
Logement : production d’électricité et eau chaude domestique.
-
Bâtiments commerciaux : support des systèmes CVC, chauffage de piscine ou eau chaude.
-
Industrie : Processus nécessitant une chaleur à basse ou moyenne température ainsi qu’à l’électricité.
-
Transition énergétique : intégration dans des projets durables, réduction de l’empreinte carbone et optimisation de l’efficacité énergétique de l’installation solaire.
Exemple concret : une maison équipée de panneaux PVT peut produire suffisamment d’électricité pour couvrir une partie de sa consommation électrique et de l’eau chaude pour les douches et le chauffage des radiateurs, le tout dans un seul système compact.
3. Avantages des panneaux solaires hybrides
-
Augmentation de l’efficacité électrique et thermique
-
L’efficacité des cellules photovoltaïques diminue avec l’augmentation de la température.
-
En refroidissant les cellules avec l’échangeur, leurs performances sont maintenues ou augmentées.
-
La chaleur résiduelle est utilisée pour chauffer l’eau ou l’air, atteignant des rendements totaux de 40 à 60 %.
-
-
Utilisation complète de l’énergie solaire
-
Alors qu’un panneau PV traditionnel ne convertit que l’électricité, le panneau hybride récupère de l’énergie qui serait autrement perdue.
-
-
Réduction de l’espace et des coûts
-
Combiner électricité et chaleur dans un seul panneau réduit le besoin d’installer des systèmes séparés, économisant ainsi de l’espace et des matériaux.
-
-
Applicable à plusieurs climats
-
Particulièrement efficace dans les régions à forte radiation solaire et à demande simultanée d’électricité et de chaleur.
-
4. Types de panneaux solaires hybrides
4.1 Panneaux à chambre à air avant
-
Ils utilisent l’effet de serre pour chauffer l’air.
-
Idéal pour chauffer les espaces à l’air chaud.
-
Limitation : moins efficace pour la récupération de chaleur liquide.
4.2 Panneaux sans chambre
-
L’échange thermique a lieu à l’arrière du panneau.
-
Avantage : les tuyaux sont en retard, évitant l’ombre et la perte d’efficacité électrique.
-
Couramment utilisé dans les installations résidentielles et commerciales.
4.3 Collecteurs solaires liquides
-
Ils intègrent des tubes en cuivre ou des échangeurs thermiques en aluminium fixés au panneau.
-
Ils permettent un refroidissement efficace des cellules et une récupération de chaleur pour l’eau chaude ou le chauffage.
-
Couramment utilisé dans les systèmes PVT de chauffage domestique et de chauffage combiné.
4.4 Panneaux solaires à concentration (CPVT)
-
Ils utilisent des concentrateurs solaires et des cellules à couche fine.
-
Ils permettent de concentrer les radiations sur la cellule, augmentant ainsi les performances électriques.
-
En même temps, la chaleur résiduelle est extraite plus efficacement.
-
Applications industrielles ou installations à grande échelle où l’efficacité maximale est recherchée.
5. Considérations finales
Les panneaux hybrides représentent une solution efficace et durable pour maximiser l’utilisation de l’énergie solaire.
-
Ils permettent de produire électricité et chaleur avec un seul système, optimisant ainsi l’espace et les coûts.
-
Ils contribuent à la réduction de l’empreinte carbone, en accord avec les objectifs de transition énergétique en Europe et dans d’autres pays.
-
Leur flexibilité d’installation les rend utiles dans les résidences, les bâtiments commerciaux et les industries.
Conclusion : La technologie PVT est une alternative avancée aux systèmes photovoltaïques et thermiques séparés, offrant une plus grande efficacité et polyvalence dans l’utilisation de l’énergie solaire.
